YP系列压片机选型介绍和常见问题解答

压片机客户常见疑问以及选型Tips

1.不太清楚表头显示的MPa和压力的关系。

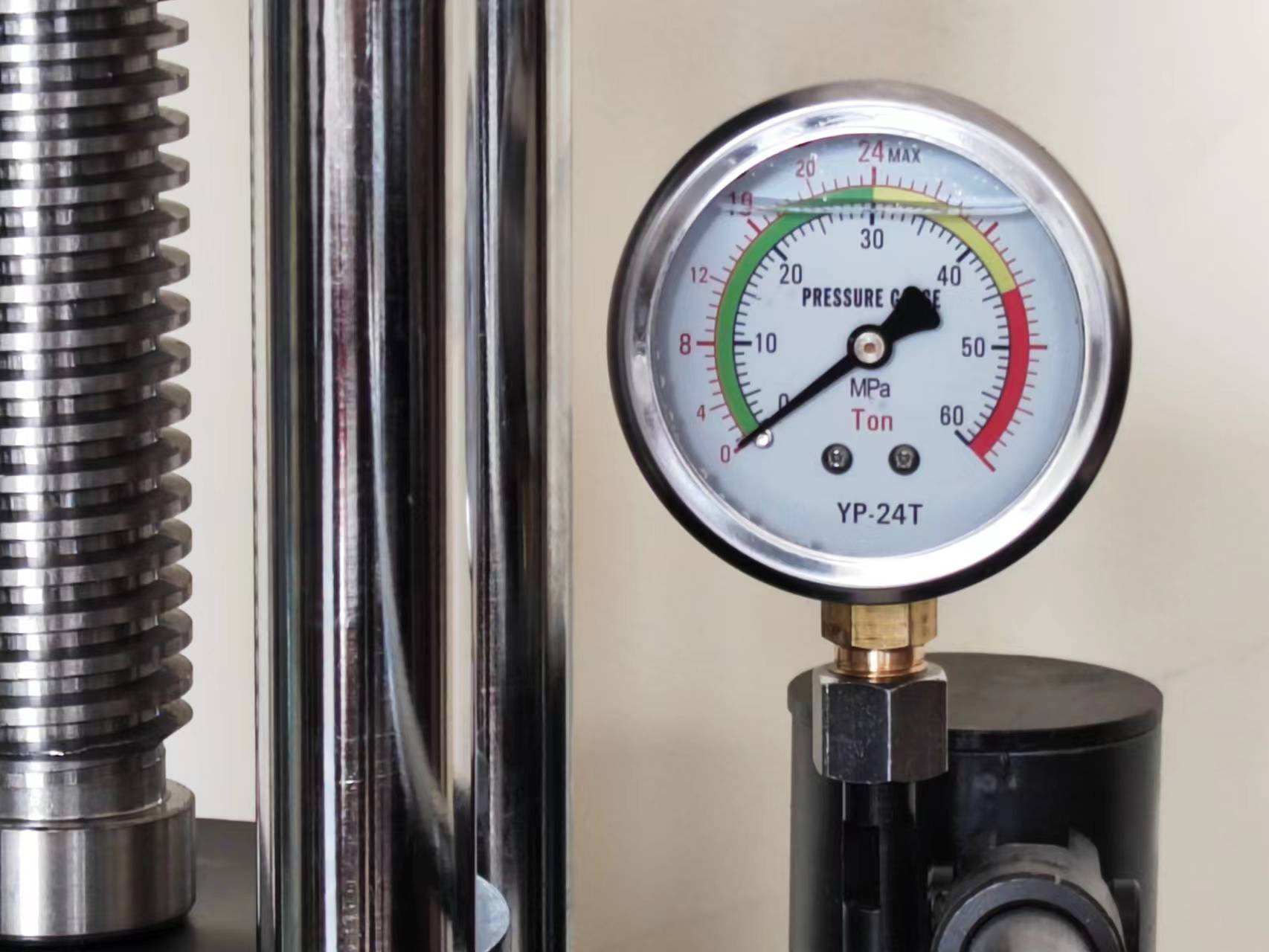

客户经常问:我想要一台30MPa的压片机(或者类似问题)。实际上每款压片机的表头都不止30MPa的量程,不同规格压片机在表头显示同样多少MPa时对应的压力是不同的,比如YP-30T1MPa对应1吨,显示20MPa20吨压力,而YP-8T,表头1MPa对应0.4吨,显示20MPa对应的是8吨压力。每台压片机的表头都有对照到多少吨。

我司压片机均可选配数显表头,新型M2数显表头可切换表头单位MPaTon,分辨率0.01,读数更加精确。

2.不太清楚表头显示的MPa和模具上实际压强的关系。

客户经常误以为表头显示的MPa是模具上的实际压强,模具上的实际压强是P=F(压片机此时的实际压力)÷S(模具内径面积),而表头显示的多少MPa,这个压强P对应的面积S是压片机活塞的面积。基本上我司模具都可以承受到至少1200MPa的压强,我司有YP系列压片机的模具实际压强计算器,有需要可联系客服。


3. 选型时不知道选多大压力的压片机。

客户选型时,如果不清楚选择多大压力的压片机,一个是可以根据用途来选,一般红外压片实验常用YP-8T/15T/24T这几款。荧光光谱仪、钙铁分析仪实验,一般常用YP-30T/40T/60T或者电动压片机YPD-30T/40T/60T

另外可根据需要压的压片模具大小来选择。比如10mm左右的,一般选用YP-8T,十几到二十毫米左右选择YP-15T的比较常见,(并不是一定,可根据客户自身情况选择,具体可咨询客服)。我司压片机规格为YP-8T,15T,24T,30T,40T,60T(标配指针表头,可选配数显表头【均为双刻度表头MPa和吨】)以及电动压片机YPD-15T/24T/30T/40T/60T(电动压片机升压为电机升压,一般适合大压力实验或者压样次数比较多的实验)。


4.客户对压片机活塞参数的一些常见问题

(1) 活塞行程是什么意思,对压片实验有什么影响

活塞行程是指活塞缸体在升压过程中垂直升起的高度,比如20mm行程,就是活塞升起的高度范围是0-20mm

在压片实验中,比如我填入模具中20mm厚度粉末,需要压成10mm厚,这时就需要活塞升程10mm,比如添加30mm厚度粉末,需要压成10mm厚,就是升程需要20mm。不同压片机的活塞行程也有区别,比如YP-8T0-20mmYP-60T0-50mm

YP-15T的活塞行程对XYM-K加高订做开瓣模具也可以很好配合)

(2) 活塞直径影响什么,为什么有其他厂家的比如同样是24吨压片机,但是活塞直径却要小很多

活塞直径决定了活塞的面积S,压片机此时的压力F和此时表头显示的MPaP的关系就是F=P×S

所以直径越大,S就越大,当到达同样的压力F时,所需达到的P就越小,相当于打压的次数会减少。

比如某友商的24吨压片机活塞直径是87mm(与YP-15T活塞直径一样)升到24吨表头需要达到40MPa,而我司的YP-24T压片机活塞直径是100mm,升到24吨表头是30MPa,也就是同样达到24吨压力时,我司YP升压的次数要更少,再加上我司独有的压把上下均可升压的特点,比如友商升压到24吨需要摇动压把20下,我司大概7-8下即可达到24吨压力。



5.不清楚选择什么样的模具

我司XYM系列模具有多种规格,常用的有圆形,矩形等模具。一般客户选择模具先确定形状,然后确定大小。如果压得比较厚(比如10mm以上)或者矩形样片,常用开瓣型模具,因为开瓣型模具退模时直接分开内膜瓣样片不受摩擦力,适合矩形样品、较厚样品以及粉末不好成型的情况。

针对一些常见实验,比如红外光谱分析和XRF荧光光谱分析,有常用的13mm模具,硼酸模具等等。另外我司还可定做各种规格模具,具体可咨询客服。(下图为XYM系列常用模具图片)



PS:模具在使用时一定要注意最大工作压力,请勿超出损伤模具)

如果样片压得比较厚(超过1cm),或者矩形样片,为保证退模方便,避免样片退模时受到摩擦力过大导致破损,推荐用开瓣XYM-K模具。

如果粉末细度很小,比如低于30um,因为模具工差很小,容易造成卡柱(顶柱),造成压样后不好退模,此时一般采用双垫片结构,同时将压柱工差做大(把压柱相对磨细一点)避免卡柱,同样此情况使用开瓣模具也会避免卡柱现象,使得退模方便很多。
