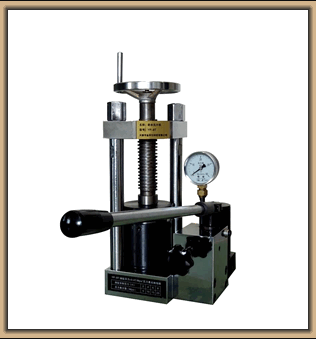

YP系列粉末压片机是天津市金孚伦科技有限公司为适应市场需要研制的新一代压片机,该产品具有以下技术特点和优势。(点击查看对比其他)
A. 独有的活塞往复行程时均可输出一定压力液体的特点使得上下摇动压把均可升压,使打压更快捷省力,老款压片机下压才会升压一次,YP压片机工作效率提高一倍,同时活塞面积更大使得达到相同压力打压次数更少。
B. 机器各个配件采用精密加工,在加工过程中保证各种配件光洁度高配合度良好,且采用强度更高的密封和油罐防尘网设计防止油路脏污磨损封闭圈,使得机器在长时间工作下不会产生磨损,在压片过程中不掉压,不漏油,压力稳定性可达到≤0.5MPA/5MIN。
C. 本仪器主体结构与机械压力两部分采用独立架构,轻量化的机械模块使日后的设备清洁维护过程更加便捷,老款压片机械部分和活塞是一体设计,日后维护复杂,不可拆卸,YP压片机更好的方便了客户进行仪器维护,使得售后更加省心放心。
D. 针对老款压片机工作空间小,高度低往往无法匹配更大规格模具, YP压片机加大整体工作空间,可放入更大更高的模具,如需更大工作空间还可以加高定做。
本机主要用于新材料绿色能源、精细陶瓷粉末、超导、医药研发、建材、化工粉末等方面的实验研究领域中压制样品或其他需要施加压力的地方。特别适合与钙铁分析仪、红外光谱仪、X荧光等测试仪器配套使用。
技术参数 | YP-8T压片机 |
压力范围 | 0~8吨 表头20MPa达到8吨压力(安全压力范围0-10吨) 表头双刻度(MPa/Ton)☆ |
活塞直径① | Φ70mm |
活塞行程② | 20mm(MAX30mm) |
工作台直径 | 88mm |
工作空间 | 100×100×120mm |
压力稳定性 | ≤0.5MPa/5min |
重量 | 19KG |
外形尺寸 | 190×210×400mm |
①②备注详见附录
☆我司YP系列压片机均可保证在标定最大压力值之上再多升压5MPa(表头数值)范围之内是安全稳定的。
YP-8T产品配置清单 | ||||
序号 | 名称 | 型号规格 | 单位 | 数量 |
1 | 压片机 | YP-8T | 台 | 1 |
2 | 液压油 | N46耐磨型 | 瓶 | 1 |
3 | 六角扳手 | M4M6M8三个 | 套 | 1 |
4 | 说明书 | 本 | 1 | |
5 | 合格证保修卡 | 份 | 1 | |
备注:可选配防护板 YP-8T如用于红外光谱压片常用选配件 1.XYM-ZP13通用模具或者XYM-M13/M7免退模模具(含红外样品架) 2.玛瑙研钵和药勺 3.光谱纯KBr |
注:另有YP-8T(数显)款可以选购(精度0.01,可在MPa,Ton吨之间转换单位)
2023年新款电动型YPD压片机已上市,欢迎咨询。
①活塞直径决定了活塞的面积S,压片机此时的压力F和此时表头显示的MPa值P的关系就是F=P×S。
所以直径越大,面积S就越大,当到达同样的压力F时,所需达到的表头压强P就越小,相当于打压的次数会减少。
比如某型号的15T压片机活塞直径是70mm(与YP-8T活塞直径一样)升到15吨表头需要达到40MPa(超过30MPa上限),而我司的YP-15T压片机活塞直径是87mm,升到15吨表头对应25MPa,也就是同样达到15吨压力时,我司YP-15T升压时间更短,再加上我司独有的压把上下均可升压的特点,比如老款升压到15吨需要摇动压把20下,我司新款YP-15T大约6-7下即可达到15吨压力。
②活塞行程是指活塞缸体在升压过程中垂直升起的高度,比如20mm行程,就是活塞升起的高度范围是0-20mm。
在压片实验中,比如我填入模具中20mm厚度粉末,需要压成10mm厚,这时就需要活塞升程10mm,比如添加30mm厚度粉末,需要压成10mm厚,就是升程需要20mm。不同压片机的活塞行程也有区别,比如YP-8T是0-20mm,YP-60T是0-50mm。
